jenis crimping

Making Ethernet Cables

And other cable related wisdom.

Ethernet is based on Cat5 cable. This consists of 4 pairs, for a total of 8 lines. Each pair is twisted together in the cable, and each pair has a different twist structure. Hence why it is often called shielded / unshielded twisted pair (STP / UTP). Its vital not to disturb the twists on the cable to much - when working with cat5 only un-strip as much of the cable as you need.

There are two patterns for cat5, A and B. Because of the twisting you must use one of these. For a normal cable wire both ends in the same way, for a crossover cable wire one end a A, and one end as B. These are:

	Pins are measured from left to right with the RJ45 connector upside down, with the open end facing you. A 1. White / Green Stripe 2. Solid Green 3. White / Orange Stripe 4. Solid Blue 5. White / Blue Stripe 6. Solid Orange 7. White / Brown Stripe 8. Solid Brown
	B 1. White / Orange Stripe 2. Solid Orange 3. White / Green Stripe 4. Solid Blue 5. White / Blue Stripe 6. Solid Green 7. White / Brown Stripe 8. Solid Brown

For lots more info have a look at this wikipedia page.

To make a cat5 cable you will need:
- A length of cable. *doh*
- At least two RJ45 connectors.
- A crimping tool.
- Optional connector boots.
- Optional network tester.


Crimping Tool
Used to "crimp" - squeeze - the ends onto network cables.

A crimping tool is a must have. You can sometimes make do with one of those horrible crimping things you squeeze in a set of pliers. But I wouldn't. One thing to note here is the section that crimps the cable - its clear what way in / up the cable and jack go.

RJ45 Connectors
The RJ45 connector simply "crimps" into the cable. These can only be used once. They work by forcing a metal tooth, connected to the pin, through the insulation of each strand and into the cable. In addition another section of the clip (usually a plastic triangle) squeezes the outer insulation, stopping the cable slipping out.

This is unclamped / with no cable.

Cable Boots
Cable boots are plastic covers that sit over the network connectors and stop the cable bending at 90 degrees to the connector or stop careless people snapping the springy clip off. They are pretty simple - just remember to put them on before you crimp both ends (becouse you really feel like a muppet if you dont!).


Process of crmiping

Strip a short section of the outer core (approx 30/40mm) and untwist the pairs. Then lay the cable flat and sort the pairs into the right order so its easy to slip it into the RJ45 connector.
You dont need to strip the individual pairs! When we crimp it we will push a metal spike into the core of the cable.


Then slide the cable into the RJ 45 jack, making sure that each indiviual strand slides into the right tunnel.
At this point look from the front of the connector to make sure you can see the ends of each cable and check from the top that all the cables are in the right place as above.


Slide this into your crimping tool and squeeze (one good squeeze should be enough - no need to go mad).


Thats the cable made as below.
Its normal for the connectors to be pushed below the level of the plastic, each wall port has a springy metal strip for each connection.


And you can see how it would look in a patch connector / wall port / nic etc.

Note the springy metal strip.

Testing
Once you have completed your new cable you will want to test it. I would strongly advise that you buy one of these network testers. They cost about £7 to £10, and there is no point paying etc to get the £30 efforts - they are all the same thing.

Simply put they consist of two boxes, each of which has a row of 9 LEDs, both have a network cable connector connection. They work by testing each line in turn. If the same LED lights on both end then that line is fine. The advantage of the two box design is that you can connect a box to the end of a long cable run (ie cables in walls etc) and test it fully. You can use a short patch cable (a normal cable) to connect both ends to wall points / patch panels. Always make sure no fragile network kit is connected to a cable when you are testing

Read more »

jenis kabel dan konektor untuk jaringan

Kabel Jaringan

Kabel jaringan
Jenis kabel yang biasa digunakan untuk membangun jaringan ada 3 yaitu:
 o Coaxial
 o Twisted Pair
 o Fiber Optik

Penjelasan

Kabel Coaxial



Terdiri atas dua kabel yang diselubungi oleh dua tingkat isolasi. Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga. Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari dari goresan kabel.
Beberapa jenis kabel Coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.



Kabel coaxial terdiri dari :
 sebuah konduktor tembaga
 lapisan pembungkus dengan sebuah “kawat ground”.
 sebuah lapisan paling luar.
Penggunaan Kabel Coaxial
Kabel ini sering digunakan untuk antena televisi dan transmisi telepon jarak jauh. Konektornya adalah BNC (British Naval Connector). Kabel ini terbagi menjadi 2, yaitu:
- coaxial baseband (kabel 50 ohm) –digunakan untuk transmisi digital.
- coaxial broadband (kabel 75 ohm) –digunakan untuk transmisi analog.
Kabel coaxial terkadang juga digunakan untuk topologi bus, tetapi beberapa produk LAN sudah tidak mendukung koneksi kabel coaxial.

Protokol Ethernet LAN yang dikembangkan menggunakan kabel coaxial:
10Base5 / Kabel “Thicknet” :
 adalah sebuah kabel coaxial RG/U-8.
 merupakan kabel “original” Ethernet.
 tidak digunakan lagi untuk LAN modern.

Aturan pengguanan thicknet
o Setiap ujung harus diterminasi dengan terminator 50-ohm .
o Maksimum 3 segment dengan peralatan terhubung (attached device) atau berupa populated segments.
o Sewtiap kartu jaringan memiliki pemancar tambaan (externaltransceiver).
o Setiap segment maksimal berisi 100 perangkat jaringhan, termsuk repeater.
o Maksimum panjang kabel persegment adalah 1.640 feet ( sekitar 500 meter).
o Jarak maksimum antar segment adalah 4.920 feet( sekiutar 1500 meter).
o Setiap segment harus diberi ground.
0 Jarak maksimum antar pencvabang dari kabel utama ke peramngkat adaklah 16 feet (sekitar 5 meter).
0 Jarak minimum antar tap adalah 8 feet (sekitar 2,5 meter).

10Base2 / Kabel “Thinnet”:
 adalah sebuah kabel coaxial RG/U-58.
 mempunyai diameter yang lebih kecil dari “Thicknet”.
 menggantikan “Thicknet”.
 tidak direkomendasikan lagi, tetapi masih digunakan pada jaringan LAN yang sangat kecil.

Aturan penggunaan thinnet
0 Setiap ujung diberi hambatan sebesar 50 Ohm.
o Panjang maksimal kabel sekitar 100 feet (185 meter) per segment.
o Setiap segment maksimum terkoneksi sebanayak 30 perangkat jaringan.
o Kartu jaringan cukup menggunakan transceiver yang onboard.
o Maksimum ada tiga segment yang terhubung satu sama lain.
o Setiap segment dilengkapi dengan satu ground.
o Panjang maksimim antar Tconnentor adalah 1,5 feet 90,5 meter).
o Panjang maksimum kabel dalam satu segment adalah 1,818 feet (555 meter).

Twisted Pair
Kabel twisted pair terjadi dari dua kabel yang diputar enam kali per-inchi untuk memberikan perlindungan terhadap interferensi listrik ditambah dengan impedensi, atau tahanan listrik yang konsisten. Nama yang umum digunakan untuk kawat ini adalah IBM jenis/kategori 3.

Unshielded Twisted Pair



Kabel “Unshielded twisted pair” (UTP) digunakan untuk LAN dan sistem telepon. Kabel UTP terdiri dari empat pasang warna konduktor tembaga yang setiap pasangnya berpilin. Pembungkus kabel memproteksi dan menyediakan jalur bagi tiap pasang kawat. Kabel UTP terhubung ke perangkat melalui konektor modular 8 pin yang disebut konektor RJ-45. Semua protokol LAN dapat beroperasi melalui kabel UTP. Kebanyakan perangkat LAN dilengkapi dengan RJ-45. Secara singkat kabel UTP adalah murah dan mudah dipasang, dan bisa bekerja untuk jaringan skala kecil

Kategori UTP
Terdapat 5 kategori (level) untuk kabel UTP. Kategori ini mendukung sinyal suara berkecepatan rendah (low-speed voice) dan sinyal LAN berkecepatan tinggi. Kategori 5 UTP direkomendasikan sebagai kategori minimum untuk instalasi LAN dan cocok untuk topologi star. Tabel berikut menunjukkan masing-masing kategori :



Shielded Twisted Pair



Kabel STP sama dengan kabel UTP, tetapi kawatnya lebih besar dan diselubungi dengan lapisan pelindung isolasi untuk mencegah gangguan interferensi. Jenis kabel STP yang paling umum digunakan pada LAN ialah IBM jenis/kategori 1.
“Shielded twisted pair” juga adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”).Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

Kabel Fiber Optik



Kabel Fiber Optik adalah teknologi kabel terbaru. Terbuat dari glas optik. Di tengah-tengah kabel terdapat filamen glas, yang disebut “core”, dan di kelilingi lapisan “cladding”, “buffer coating”, material penguat, dan pelindung luar.Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banyak digunakan adalah LED atau Laser.
Kabel Fiber Optik banyak digunakan pada jaringan WAN untuk komunikasi suara dan data. Kendala utama penggunaan kabel fiber optik di LAN adalah perangkat elektroniknya yang masih mahal. Sedangkan harga kabel Fiber Optiknya sendiri sebanding dengan kabel LAN UTP.

jenis-jenis konektor fiber optic jenis konektor ada beberapa yang sering digunakan seperti ST, SC, FC, LC ,SMA dll ,konektor yang biasa digunakan untuk koneksi OTB adalah konektor ST atau FC .

contoh gambar untuk macam2 konektor


APA ITU FIBER OPTIC
Fiber optik adalah sebuah kaca murni yang panjang dan tipis serta berdiameter sebesar rambut manusia. Dan dalam pengunaannya beberapa fiber optik dijadikan satu dalam sebuah tempat yang dinamakan kabel optik dan digunakan untuk mengantarkan data digital yang berupa sinar dalam jarak yang sangat jauh.

JENIS-JENIS FIBER OPTIC
1. Single-mode fibers
Mempunyai inti yang kecil (berdiameter 0.00035 inch atau 9 micron) dan berfungsi mengirimkan sinar laser inframerah (panjang gelombang 1300-1550 nanometer)

2. Multi-mode fibers
Mempunyai inti yang lebih besar(berdiameter 0.0025 inch atau 62.5 micron) dan berfungsi mengirimkan sinar laser inframerah (panjang gelombang 850-1300 nanometer)

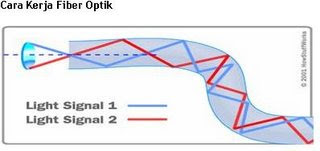

CARA KERJA FIBER OPTIC
Sinar dalam fiber optik berjalan melalui inti dengan secara memantul dari cladding, dan hal ini disebut total internal reflection, karena cladding sama sekali tidak menyerap sinar dari inti. Akan tetapi dikarenakan ketidakmurnian kaca sinyal cahaya akan terdegradasi, ketahanan sinyal tergantung pada kemurnian kaca dan panjang gelombang sinyal.


KEUNTUNGAN FIBER OPTIC
Murah : jika dibandingkan dengan kabel tembaga dalam panjang yang sama.
Lebih tipis: mempunyai diameter yang lebih kecil daripada kabel tembaga.
Kapasitas lebih besar.
Sinyal degradasi lebih kecil.
Tidak mudah terbakar : tidak mengalirkan listrik.
Fleksibel.
Sinyal digital.

KELEBIHAN DAN KELEMAHAN

Kelebihan coaxial:
- hampir tidak terpengaruh noise
- harga relatif murah
Kelemahan:
- penggunaannya mudah dibajak
- thick coaxial sulit untuk dipasang pada beberapa jenis ruang


Kelebihan twisted pair:
- harga relatif paling murah di antara kabel jaringan lainnya
- mudah dalam membangun instalasi
Kelemahan:
- jarak jangkau hanya 100 m dan kecepatan transmisi relatif terbatas (1 Gbps)
- mudah terpengaruh noise (gangguan)
Kelemahan kabel STP
-Attenuasi meningkat pada frekuensi tinggi.
-Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi
timbulnya “crosstalk” dan sinyal “noise”.
-Harganya cukup mahal.


Kelebihan fiber optic:
- ukuran kecil dan ringan
- sulit dipengaruhi interferensi/ gangguan
- redaman transmisinya kecil
- bidang frekuensinya lebar
- Kapasitas bandwidth yang besar (gigabit per detik).
- Jarak transmisi yang lebih jauh ( 2 sampai lebih dari 60 kilometer).
- Kebal terhadap interferensi elektromagnetik.

Kelemahan:
- instalasinya cukup sulit
- tidak fleksibel
- harga relatif mahal
tidak bisa di-tap di tengah

Konektor pada Twister pair

RJ45
Konektor RJ45 adalah konektor yang biasa dipergunakan dalam instalasi jaringan kecil (LAN) dimana kabel yang digunakan adalah kabel twisted pair tipe UTP. Konektor ini berfungsi untuk menghubungkan kabel UTP dengan NIC yang mana kini port yang dipergunakan kebanyakan adalah port RJ45.
Harga konektor yang cukup murah, dan pemasangan yang mudah membuat konektor ini populer5 di kalangan pengguna jaringan berskala kecil atau LAN.
Ciri-ciri yang mendasar dari konektor ini adalah warna konektor yang bening an terdapat 8 pin tembaga di ujung konektor ini sebagai pin-pin yang akan menghubungkan NIC dengan UTP. Cara pemasangannya cukup mudah, yakni dengan mengkrimping dengan tang krimping konektor RJ45, namun apabila terjadi kesalahan dalam pengkrimpingan, mau tak mau konektor ini harus diganti (sekali pakai).

RJ11
RJ 11 adalah konektor yang dipergunakan dalam jaringan telepon. Konektor ini biasanya disandingkan dengan kabel STP.

Konektor pada coaxial

Konektor yang digunakan bersama kabel koaksial adalah konektor Bayonet Neil Concelman (BNC). Adapter-adapter dengan tipe berbeda tersedia untuk konektor BNC, termasuk konektorT, konektor barrel, dan terminator. Konektor pada kabel merupakan titik terlemah di jaringan.



BNC RG59


Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG59. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC RG6


Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG6. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC to BNC


Connector BNC ini adalah Konektor yang digunakan untuk menyambung kabel dari BNC RG6 BNC RG6 yang akan dihubungkan ke Monitor, TV, dan DVR. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC-RCA


Connector BNC ini adalah Konektor yang digunakan untuk merubah BNC menjadi RCA yang akan dihubungkan ke Monitor atau ke TV. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya

Konektor pada Fiber Optik

a) Konektor FC : digunakan untuk jenis kabel single mode dengan akurasi yang tinggi untuk menghubungkan kabel dengan transmitter maupun receiver.
b) Konektor SC : digunakan dalam jenis kabel single mode dan bisa dilepas pasang. . Konektor SC,bentuknya persegi dan lebih mudah dihubungkan ke area yang ditentukan


c) Konektor ST : bentuknya seperti bayonet berkunci dan hampir mirip dengan konektor BNC. Umum digunakan pada jenis kabel single mode maupun multi mode. Konektor ini paling umum dan yang sering digunakan bersama kabel fiber optik. berbentuk batang, mirip dengan konektor BNC.
d) Konektor Biconic : jenis konektor yang pertama kali muncul dalam komunikasi fiber optik dan jenis ini sekarang sudah sangat jarang digunakan.
e) Konektor D4 : jenis komputer ini hampir mirip dengan konektor FC, hanya berbeda ukurannya. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.
f) Konektor SMA : jenis konektor ini lebih dahulu muncul dari konektor ST yang sama-sama mempunyai penutup dan pelindung.
g) Konektor yang baru saat ini lebih popular adalah konektor MT-RJ. Konektor MT-RJ menggunakan model plastik seperti yang digunakan konektor RJ-45, yang memudahkan untuk dipasang. Dua kabel fiber terhubung ke dalam satu konektor, sama dengan konsep konektor SC.


h) Beberapa jenis konektor lain yang biasanya digunakan dalam jaringan adalah Konektor FDDI, Konektor LC, Konektor MT Array.

KESIMPULAN


sumber:
http://www.belajar-bareng.co.cc/2008/08/jenis-jenis-konektor-fiber-optic.html
http://hyperpost.blogspot.com/2008/08/kabel-dan-konektor-jaingan.html

Read more »

ip broooooooooooooooeeeeeeeeee

Configuration for get final solution

Pemakaian line vty untuk beberapa router

Posted in Cisco by giat on January 7, 2009

Kebanyakan para administrator jaringan membutuhkan kemudahan serta efisiensi waktu pada saat konfigurasi dan troubleshoot jaringan. Hal ini sangat memberikan keuntungan baik pada topologi jaringan maupun pekerjaan tersebut. Misalnya pada topologi jaringan besar dibutuhkan tugas dan pekerjaan troubleshoot yang complex dan harus mengatur perangkat – perangkat jaringan secara manual, seperti konfigurasi router dilakukan harus pada router akan dikonfigurasi sehingga akan merepotkan administrator untuk mengatur tiap perangkat tersebut satu – persatu. Perusahaan – perusahaan besar membutuhkan suatu pekerjaan yang cepat dan efisiensi waktu sehingga tidak menggu aktifitas lainnya bagi administrator.

Untuk memcahkan masalah diatas sebenarnya sudah ada cara yang sangat baik. Dengan memakai aplikasi telnet kita dapat meremote perangkat jaringan dari tempat jauh dan melakukan settingan untuk perangkat jaringan dengan syarat memiliki hubungan dan koneksi langsung atau tidak di tempat kita akan melakukan konfiguras. Dengan aplikasi ini kita dapat melakukan segala konfigurasi pada perangkat yang telah di remote tanpa ada kendala seperti jarak terhadap perangkat itu.

Pada tutorial kali ini saya akan coba menjelaskan jenis aplikasi remote pada router (router Cisco). Jenis layanan tersebut merupakan bagian dari program yang dijalankan pada sebuah router Cisco, kita dapat mengkonfigurasi dan menyetting sehingga dapat meremote perangkat atau router dengan router lainnya. Konfigurasi akan dilakukan pada salah satu interface yang akan dikonfigurasi sebagai line vty. Konfigurasi ini akan membuat suatu line khusus keperangkat/router dengan memberikan suatu password yang akan memberikan keamanan pada suatu router sehingga akan menjamin sekuritas konfigurasi pada router tersebut. Aplikasi ini menyediakan beberapa kelebihan khususnya kemudahan saat troubleshoot jaringan sehingga para administrator dapat dengan memudah terhubung langsung ke suatu perangkat jaringan pada topologi jaringan yang dibuat.

Langkah – langkah melakukan konfigurasi line vty

1. Lakukan koneksi antara perangkat/router. Hal ini sangat perlu dilakukan karena tanpa terjadinya suatu koneksi maka akan sulit untuk melakukan koneksi meskipun telah dikonfigurasi line vty tersebut.
2. Konfigurasi line vty agar dapat melakukan remote dengan perangkat/router yang lainnya.
3. Periksa hubungan koneksi setelah terjadi hubungan antara sesame router yang telah kita konfigurasi.

Contoh Topologi jaringan

Router0

Konfigurasi tiap – tiap interface pada router yang menjadi penghubung antara router lainnya.

interface FastEthernet0/0

ip address 10.10.15.2 255.255.255.0

duplex auto

speed auto

!

Lakukan konfigurasi pada line vty tersebut

router rip

network 10.0.0.0

!

ip classless

!

line con 0

line vty 0 4

password giat

login

!

Router1

interface FastEthernet0/0

ip address 10.10.15.3 255.255.255.0

duplex auto

speed auto

!

interface FastEthernet1/0

ip address 20.20.15.4 255.255.255.0

duplex auto

speed auto

!

router rip

network 10.0.0.0

network 20.0.0.0

!

ip classless

!

line con 0

line vty 0 4

password neo

login

!

Router2

interface FastEthernet0/0

ip address 20.20.15.5 255.255.255.0

duplex auto

speed auto

!

interface FastEthernet1/0

ip address 192.168.10.6 255.255.255.0

duplex auto

speed auto

!

router rip

network 20.0.0.0

network 192.168.10.0

!

ip classless

!

line con 0

line vty 0 4

password iyan

login

!

Router3

interface FastEthernet0/0

ip address 192.168.10.7 255.255.255.0

duplex auto

speed auto

!

router rip

network 192.168.10.0

!

ip classless

!

line con 0

line vty 0 4

password bade

login

!

memperhatikan hasil konfigurasi router diatas, maka salah satu interface router akan dijadikan sebagai line vty hal ini dilakukan agar router remote dapat diakses melalui interface router sebagai penghubung. Dengan mengetahui ip address pada interface router kita dapat mengakses router tersebut dari jarak jauh (remote) akan tetapi dengan memberikan password sesuai dengan hasil konfigurasi.

Kita akan mencoba mengakses router3 melalui router0 , maka yang perlu dilakukan adalah :

Router0

R0>telnet 192.168.10.7

Trying 192.168.10.7 …

User Access Verification

Password: bade

R3>

Terlihat pada tabel routing kita telah terhubung dan masuk ke router3 akan tetapi belumlah boleh melakukan akses konfigurasi pada router3 tersebut. Untuk itu kita harus login ke mode root dengan melakukan enable.

R3>enable

Password: bade

R3#

Setelah melakukan enable pada mode console router3 maka akan dimintai password jika benar maka akan diijinkan ke mode root untuk konfigurasi – konfigurasi pada router. Selamat mencoba …. !!!!

http://giat501.wordpress.com/
http://giat501.wordpress.com/
http://www.answers.com/main/ntquery?s=cara+pemberian+ip+pada+jaringan&gwp=13

Read more »

cara pemberian ip address

Kamis, 2008 Mei 22

DESAIN JARINGAN DAN IP ADRESSING

Untuk pengkabelan alat-alat yang dibutuhkan antara lain:

1. kabel UTP (RJ45)
2. Connector RJ-45
3. Crimping (Tang untuk memasang kabel UTP dengan connector RJ-45)

Urutan warna standart pada kabel RJ45

Pin 1 2 3 4 5 6 7 8

Warna1 P/O O P/H B P/B H P/C C

Keterangan :

P/O : Putih Orange

O : Orange

P/H : Putih Hijau

B : Biru

P/B : Putih Biru

H : Hijau

P/C : Putih Cokelat

C : Cokelat

Pemasangan kabel dan Connector memiliki dua aturan sebagai berikut:

a. Pemasangan tipe Straight

Standart ini berdasrkan atas EIA/TIA-568B. Antara satu ujung yang satu dengan ujung yang lain memiliki urtan kabel yang sama. Digunakan sebagai penghubung antara beberapa host dengan menggunakan perangkat penghubung seperti switch, hub dan reapeter.

Pin 1 2 3 4 5 6 7 8

Dari P/O O P/H B P/B H P/C C

Ke P/O O P/H B P/B H P/C C

b. Pemasangan tipe Cross

Standart ini berdasrkan atas EIA/TIA-568A. Dimana kedua ujung memiliki urutan kabel yang berbeda. Fungsi dari kabel ini adalah sebagai penghubung antara host secara langsung (Host ke Host)

Pin 1 2 3 4 5 6 7 8

Dari P/O O P/H B P/B H P/C C

Ke P/H H P/O B P/B O P/C C

2. Konfigurasi IP address pada suatu LAN

Fungsi IP address adalah memberikan suatu identitas kepada host agar dikenali oleh jaringan. Seperti halnya rumah, maka IP address adalah alamat dari rumah tersebut yang digunakan sebagai sarana identitas terhadap lingkungan. Sehingga si A mau mengirimkan surat ke si B, maka surat tersebut dapat dipastikan tidak akan sampai ke si C.

IP Address disuatu network tidak boleh sama, badan yang berwenang menangani pengaturan IP Address adalah IANA(Internet Assigned Numbers Autority). Badan ini berhak memberikan pengaturan IP address, pada Linux dapat dilakukan dengan 2 cara yaitu cara permanen dan cara tidak permanent.

a. Cara Tidak Permanen

Cara ini dilakukan apabila IP address dari host hanya akan digunakan secara temporer saja, dan apabila network atau host direboot ulang maka konfigurasi akan kembali ke standart sebelumnya.

Perintah yang digunakan adlah ifconfig. Dengan sintaks secara umum:

$ sudo ifconfig [nama device] [ipaddress] netmask [netmask dari network] broadcast [broadcast network]

Cek dulu apakah eternet (eth0) telah diberi IP.

$ sudo ifconfig

eth0 Link encap:Ethernet HWaddr 00:14:85:2D:61:6A

inet addr: 192.168.0.1 Bcast: 192.168.0.255

Mask: 255.255.255.0

Inet6 addr fe80 :: 85ff : fe2d : 616a/64 Scope : Link

UP BROADCAST RUNNING MULTICAST MTU : 1500 Metric : 1

RX packets : 118 errors : 0 dropped : 0 overruns : 0 frame : 0

TX packets : 6 errors : 0 dropped : 0 overruns : 0 carrier : 0

collisions: 0 txqueuelen : 1000

RX bytes : 38724 (37.8 KiB) TX bytes : 468 (468.0 b)

Interrupt : 117 Base address : 0×6000

lo Link encap : Local Loopback

inet addr: 127.0.0.1 Mask :255.0.0.0

inet6 addr: :: 1/128 Scope : Host

UP LOOPBACK RUNNING MTU : 16436 Metric : 1

RX packets : 13 errors : 0 dropped : 0 overruns : 0 frame : 0

TX packets : 13 errors : 0 dropped : 0 overruns : 0 carrier : 0

Collisions : 0 txqueuelen : 0

RX bytes : 784 (784.0) TX bytes : 784 (784.0 b)

Pada tampilan diatas eth0 menyatakan peralatan LAN Card, yang memiliki IP Address 192.168.0.1, sedangkan lo menyatakan loppback dengan IP 127.0.0.1. Selain parameter diatas ada beberapa informasi yang sangat perlu antara lain:

· Hwaddr : Merupakan informasi yang menyatakan identitas khusus dari kartu jaringan yang kita miliki, pada setiap kartu jaringan selalu berbeda.

· Bcast : Merupakan alamat broadcast cari jaringan.

· Mask : Merupakan Netmask dari jaringan kita, dalam hal ini jaringan kita ada pada class C.

$ sudo ifconfig eth0 192.168.231.212 broadcast 192.168.231.255

Cek lagi apakah telah berubah :

$ sudo ifconfig

eth0 Link encap:Ethernet HWaddr 00:02:44:5C:56:5A

inet addr: 192.168.231.212 Bcast: 192.168.231.255

Mask: 255.255.255.0

Inet6 addr fe80 :: 85ff : fe2d : 616a/64 Scope : Link

UP BROADCAST RUNNING MULTICAST MTU : 1500 Metric : 1

RX packets : 118 errors : 0 dropped : 0 overruns : 0 frame : 0

TX packets : 6 errors : 0 dropped : 0 overruns : 0 carrier : 0

collisions: 0 txqueuelen : 1000

RX bytes : 38724 (37.8 KiB) TX bytes : 468 (468.0 b)

Interrupt : 117 Base address : 0×6000

lo Link encap : Local Loopback

inet addr: 127.0.0.1 Mask :255.0.0.0

inet6 addr: :: 1/128 Scope : Host

UP LOOPBACK RUNNING MTU : 16436 Metric : 1

RX packets : 13 errors : 0 dropped : 0 overruns : 0 frame : 0

TX packets : 13 errors : 0 dropped : 0 overruns : 0 carrier : 0

Collisions : 0 txqueuelen : 0

RX bytes : 1815420 (1.7 Mb) TX bytes : 1815420 (1.7 Mb)

b. Cara Permanen

Pengubahan dari IP dengan cara permanen dapat dilakukan dengan mengedit file konfigurasinya. Yaitu pada /etc/network/interfaces.

Lakukan checking denagn tool ifconfig.

$ sudo vi /etc/network/interfaces

# This file describes the network interfaces available on your system

# and how to activate them. For more information, see interfaces (5).

# The loopback network interfaces

auto lo

if face lo inet loopback

# The primary network interfaces

auto eth0

iface eth0 inet static

network 192.168.0.0

broadcast 192.168.0.255

address 192.168.123.3

netmask 255.255.255.0

dari file tersebut hal yang harus ada dan perlu diedit adalah :

lo : Device loopback

eth0 : device Ethernet 0

address : Alamat network jaringan

netmask : Alamat netmask dari type jaringan

gateway : Alamat gateway jaringan.

Selanjutnya restartlah network anda.

$ sudo /etc/init.d/networking start

$ sudo /etc/init.d/networking stop

Lakukan prosedur ICMP (ping) pada IP kita, apakah telah berjalan.

# ping 192.168.231.7

root@edubuntu :-# ping 192.168.123.7

PING 192.168.123.7 (192.168.123.7) 56(84) bytes of data.

64 bytes from 192.168.123.7: icmp_seq=1 ttl=64 time=0.861 ms

64 bytes from 192.168.123.7: icmp_seq=1 ttl=64 time=0.106 ms

64 bytes from 192.168.123.7: icmp_seq=1 ttl=64 time=0.121 ms

— 192.168.123.7 ping statistic —

3 packets transmitted, 3 received, 0% packet loss, time 2999ms

3. Setting DHCP (Dinamic Host Configuration Protocol)

DHCP merupakan salah satu cara pemberian suatu IP pada host dengan cara client server, computer client akan diberi IP oleh server sesuai dengan konfigurasi yang kita buat. Pemberian IP dapa dilakukan dengan dua cara:

a. IP diberikan oleh server secara random, sesuai dengan range yang kita tentukan

IP diberikan sesuai denga konfigurasi, diman kita telah menentukan suatu host dengan IP terentu. Hal ini di

Read more »

Sejarah internet dan pengertian World Wide Web

Pengantar World Wide Web
Eddy Purwanto dan Tim Sub Bag Jaringan Informasi IPTEK, JIIPP

Dokumen ini berisi berbagai penjelasan mengenai World Wide Web mulai dari pengertian internet, sejarah bagaimana awal mula ditemukannya World Wide Web juga berbagai istilah dalam internet serta unsur-unsur yang terdapat dalam Web Site.

A. Internet
1. Pengertian Internet
2. Sejarah Internet
3. Manfaat Internet
B. Web Site atau Situs
1. Pengertian Web Site atau Situs
2. Unsur-Unsur Web Site atau Situs
3. Pemeliharaan Web Site atau Situs
A.Internet

1.Pengertian Internet
Internet dapat diartikan sebagai jaringan komputer luas dan besar yang mendunia, yaitu menghubungkan pemakai komputer dari suatu negara ke negara lain di seluruh dunia, dimana di dalamnya terdapat berbagai sumber daya informasi dari mulai yang statis hingga yang dinamis dan interaktif.
2. Sejarah internet
Berikut sejarah kemunculan dan perkembangan internet.
Sejarah internet dimulai pada 1969 ketika Departemen Pertahanan Amerika, U.S. Defense Advanced Research Projects Agency (DARPA) memutuskan untuk mengadakan riset tentang bagaimana caranya menghubungkan sejumlah komputer sehingga membentuk jaringan organik. Program riset ini dikenal dengan nama ARPANET. Pada 1970, sudah lebih dari 10 komputer yang berhasil dihubungkan satu sama lain sehingga mereka bisa saling berkomunikasi dan membentuk sebuah jaringan.
Tahun 1972, Roy Tomlinson berhasil menyempurnakan program e-mail yang ia ciptakan setahun yang lalu untuk ARPANET. Program e-mail ini begitu mudah sehingga langsung menjadi populer. Pada tahun yang sama, icon @juga diperkenalkan sebagai lambang penting yang menunjukkan "at" atau "pada". Tahun 1973, jaringan komputer ARPANET mulai dikembangkan ke luar Amerika Serikat. Komputer University College di London merupakan komputer pertama yang ada di luar Amerika yang menjadi anggota jaringan Arpanet. Pada tahun yang sama, dua orang ahli komputer yakni Vinton Cerf dan Bob Kahn mempresentasikan sebuah gagasan yang lebih besar, yang menjadi cikal bakal pemikiran internet. Ide ini dipresentasikan untuk pertama kalinya di Universitas Sussex.
Hari bersejarah berikutnya adalah tanggal 26 Maret 1976, ketika Ratu Inggris berhasil mengirimkan e-mail dari Royal Signals and Radar Establishment di Malvern. Setahun kemudian, sudah lebih dari 100 komputer yang bergabung di ARPANET membentuk sebuah jaringan atau network. Pada 1979, Tom Truscott, Jim Ellis dan Steve Bellovin, menciptakan newsgroups pertama yang diberi nama USENET. Tahun 1981 France Telecom menciptakan gebrakan dengan meluncurkan telpon televisi pertama, dimana orang bisa saling menelpon sambil berhubungan dengan video link.
Karena komputer yang membentuk jaringan semakin hari semakin banyak, maka dibutuhkan sebuah protokol resmi yang diakui oleh semua jaringan. Pada tahun 1982 dibentuk Transmission Control Protocol atau TCP dan Internet Protokol atau IP yang kita kenal semua. Sementara itu di Eropa muncul jaringan komputer tandingan yang dikenal dengan Eunet, yang menyediakan jasa jaringan komputer di negara-negara Belanda, Inggris, Denmark dan Swedia. Jaringan Eunet menyediakan jasa e-mail dan newsgroup USENET.
Untuk menyeragamkan alamat di jaringan komputer yang ada, maka pada tahun 1984 diperkenalkan sistem nama domain, yang kini kita kenal dengan DNS atau Domain Name System. Komputer yang tersambung dengan jaringan yang ada sudah melebihi 1000 komputer lebih. Pada 1987 jumlah komputer yang tersambung ke jaringan melonjak 10 kali lipat menjadi 10.000 lebih.
Tahun 1988, Jarko Oikarinen dari Finland menemukan dan sekaligus memperkenalkan IRC atau Internet Relay Chat. Setahun kemudian, jumlah komputer yang saling berhubungan kembali melonjak 10 kali lipat dalam setahun. Tak kurang dari 100.000 komputer kini membentuk sebuah jaringan. Tahun 1990 adalah tahun yang paling bersejarah, ketika Tim Berners Lee menemukan program editor dan browser yang bisa menjelajah antara satu komputer dengan komputer yang lainnya, yang membentuk jaringan itu. Program inilah yang disebut www, atau Worl Wide Web.
Tahun 1992, komputer yang saling tersambung membentuk jaringan sudah melampaui sejuta komputer, dan di tahun yang sama muncul istilah surfing the internet. Tahun 1994, situs internet telah tumbuh menjadi 3000 alamat halaman, dan untuk pertama kalinya virtual-shopping atau e-retail muncul di internet. Dunia langsung berubah. Di tahun yang sama Yahoo! didirikan, yang juga sekaligus kelahiran Netscape Navigator 1.0.
3. Manfaat internet
Secara umum ada banyak manfaat yang dapat diperoleh apabila seseorang mempunyai akses ke internet .Berikut ini sebagian dari apa yang tersedia di internet: 1. Informasi untuk kehidupan pribadi :kesehatan, rekreasi, hobby, pengembangan pribadi, rohani, sosial. 2. Informasi untuk kehidupan profesional/pekerja :sains, teknologi, perdagangan, saham, komoditas, berita bisnis, asosiasi profesi, asosiasi bisnis, berbagai forum komunikasi.
Satu hal yang paling menarik ialah keanggotaan internet tidak mengenal batas negara, ras, kelas ekonomi, ideologi atau faktor faktor lain yang biasanya dapat menghambat pertukaran pikiran. Internet adalah suatu komunitas dunia yang sifatnya sangat demokratis serta memiliki kode etik yang dihormati segenap anggotanya. Manfaat internet terutama diperoleh melalui kerjasama antar pribadi atau kelompok tanpa mengenal batas jarak dan waktu.
Untuk lebih meningkatkan kualitas sumber daya manusia di Indonesia, sudah waktunya para profesional Indonesia memanfaatkan jaringan internet dan menjadi bagian dari masyarakat informasi dunia.
B. Web Site atau Situs
1.Pengertian Web Site atau Situs
Situs dapat diartikan sebagai kumpulan halaman-halaman yang digunakan untuk menampilkan informasi, gambar gerak, suara, dan atau gabungan dari semuanya itu baik yang bersifat statis maupun dinamis yang membentuk satu rangkaian bangunan yang saling terkait dimana masing-masing dihubungkan dengan link-link.
2. Unsur-Unsur Web Site atau Situs
Untuk membangun situs diperlukan beberapa unsur yang harus ada agar situs dapat berjalan dengan baik dan sesuai yang diharapkan. Unsur-unsur yang harus ada dalam situs antara lain:
a. Domain Name.
Domain name atau biasa disebut nama domain adalah alamat permanen situs di dunia internet yang digunakan untuk mengidentifikasi sebuah situs atau dengan kata lain domain name adalah alamat yang digunakan untuk menemukan situs kita pada dunia internet. Istilah yang umum digunakan adalah URL. Contoh sebuah URL adalah http://www.yahoo.com--dapat juga tanpa www--
Ada banyak macam nama domain yang dapat kita pilih sesuai dengan keinginan. Berikut beberapa nama domain yang sering digunakan dan tersedia di internet:
1. Generic Domains
Merupakan domain name yang berakhiran dengan .Com .Net .Org .Edu .Mil atau .Gov. Jenis domain ini sering juga disebut top level domain dan domain ini tidak berafiliasi berdasarkan negara, sehingga siapapun dapat mendaftar.
Ø.com : merupakan top level domain yang ditujukan untuk kebutuhan "commercial".
Ø.edu : merupakan domain yang ditujukan untuk kebutuhan dunia pendidikan (education)
Ø.gov : merupakan domain untuk pemerintahan (government)
Ø.mil : merupakan domain untuk kebutuhan angkatan bersenjata (military)
Ø.org : domain untuk organisasi atau lembaga non profit (Organization).
2. Country-Specific Domains
Yaitu domain yang berkaitan dengan dua huruf ekstensi, dan sering juga disebut second level domain, seperti .id(Indonesia), .au(Australia), .jp(Jepang) dan lain lain. Domain ini dioperasikan dan di daftarkan dimasing negara. Di Indonesia, domain-domain ini berakhiran, .co.id, .ac.id, .go.id, .mil.id, .or.id, dan pada akhir-akhir ini ditambah dengan war.net.id, .mil.id, dan web.id. Penggunaan dari masing-masing akhiran tersebut berbeda tergantung pengguna dan pengunaannya, antara lain:
Ø.co.id : Untuk Badan Usaha yang mempunyai badan hukum sah
Ø.ac.id : Untuk Lembaga Pendidikan
Ø.go.id : Khusus untuk Lembaga Pemerintahan Republik Indonesia
Ø.mil.id : Khusus untuk Lembaga Militer Republik Indonesia
Ø.or.id : Untuk segala macam organisasi yand tidak termasuk dalam kategori "ac.id","co.id","go.id","mil.id" dan lain
Ø.war.net.id : untuk industri warung internet di Indonesia
Ø.sch.id : khusus untuk Lembaga Pendidikan yang menyelenggarakan pendidikan seperti SD, SMP dan atau SMU
Ø.web.id : Ditujukan bagi badan usaha, organisasi ataupun perseorangan yang melakukan kegiatannya di Worl Wide Web.
Nama domain dari tiap-tiap situs di seluruh dunia tidak ada yang sama sehingga tidak ada satupun situs yang akan dijumpai tertukar nama atau tertukar halaman situsnya. Untuk memperoleh nama dilakukan penyewaan domain, biasanya dalam jangka tertentu(tahunan).
b. Hosting
Hosting dapat diartikan sebagai ruangan yang terdapat dalam harddisk tempat menyimpan berbagai data, file-file, gambar dan lain sebagainya yang akan ditampilkan di situs. Besarnya data yang bisa dimasukkan tergantung dari besarnya hosting yang disewa/dipunyai, semakin besar hosting semakin besar pula data yang dapat dimasukkan dan ditampilkan dalam situs.
Hosting juga diperoleh dengan menyewa. Besarnya hosting ditentukan ruangan harddisk dengan ukuran MB(Mega Byte) atau GB(Giga Byte). Lama penyewaan hosting rata-rata dihitung per tahun. Penyewaan hosting dilakukan dari perusahaan-perusahaan penyewa web hosting yang banyak dijumpai baik di Indonesia maupun Luar Negri.
c. Scripts/Bahasa Program
Adalah bahasa yang digunakan untuk menerjemahkan setiap perintah dalam situs yang pada saat diakses. Jenis scripts sangat menentukan statis, dinamis atau interaktifnya sebuah situs. Semakin banyak ragam scripts yang digunakan maka akan terlihat situs semakin dinamis, dan interaktif serta terlihat bagus. Bagusnya situs dapat terlihat dengan tanggapan pengunjung serta frekwensi kunjungan.
Beragam scripts saat ini telah hadir untuk mendukung kualitas situs. Jenis jenis scripts yang banyak dipakai para designer antara lain HTML, ASP, PHP, JSP, Java Scripts, Java applets dsb. Bahasa dasar yang dipakai setiap situs adalah HTML sedangkan ASP dan lainnya merupakan bahasa pendukung yang bertindak sebagai pengatur dinamis, dan interaktifnya situs.
Scripts ASP, PHP, JSP atau lainnya bisa dibuat sendiri, bisa juga dibeli dari para penjual scripts yang biasanya berada di luar negri. Harga Scripts rata-rata sangat mahal karena sulitnya membuat, biasanya mencapai puluhan juta. Scripts ini biasanya digunakan untuk membangun portal berita, artikel, forum diskusi, buku tamu, anggota organisasi, email, mailing list dan lain sebagainya yang memerlukan update setiap saat.
d. Design Web
Setelah melakukan penyewaan domain dan hosting serta penguasaan scripts, unsur situs yang paling penting dan utama adalah design. Design web sangat menentukan kualitas dan keindahan situs. Design sangat berpengaruh kepada penilaian pengunjung akan bagus tidaknya sebuah web site.
Untuk membuat situs biasanya dapat dilakukan sendiri atau menyewa jasa web designer. Saat ini sangat banyak jasa web designer, terutama di kota-kota besar. Perlu diketahui bahwa kualitas situs sangat ditentukan oleh kualitas designer. Semakin banyak penguasaan web designer tentang beragam program/software pendukung pembuatan situs maka akan dihasilkan situs yang semakin berkualitas, demikian pula sebaliknya. Jasa web designer ini yang umumnya memerlukan biaya yang tertinggi dari seluruh biaya pembangunan situs dan semuanya itu tergantung kualitas designer.

e. Publikasi
Keberadaan situs tidak ada gunanya dibangun tanpa dikunjungi atau dikenal oleh masyarakat atau pengunjung internet. Karena efektif tidaknya situs sangat tergantung dari besarnya pengunjung dan komentar yang masuk. Untuk mengenalkan situs kepada masyarakat memerlukan apa yang disebut publikasi atau promosi. Publikasi situs di masyarakat dapat dilakukan dengan berbagai cara seperti dengan pamlet-pamlet, selebaran, baliho dan lain sebagainya tapi cara ini bisa dikatakan masih kurang efektif dan sangat terbatas. cara yang biasanya dilakukan dan paling efektif dengan tak terbatas ruang atau waktu adalah publikasi langsung di internet melalui search engine-search engine (mesin pencari, spt : Yahoo, Google, Search Indonesia, dsb)
Cara publikasi di search engine ada yang gratis dan ada pula yang membayar. Yang gratis biasanya terbatas dan cukup lama untuk bisa masuk dan dikenali di search engine terkenal seperti Yahoo atau Google. Cara efektif publikasi adalah dengan membayar, walaupun harus sedikit mengeluarkan akan tetapi situs cepat masuk ke search engine dan dikenal oleh pengunjung.
3. Pemeliharaan Web Site atau Situs
Untuk mendukung kelanjutan dari situs diperlukan pemeliharaan setiap waktu sesuai yang diinginkan seperti penambahan informasi, berita, artikel, link, gambar atau lain sebagainya. Tanpa pemeliharaan yang baik situs akan terkesan membosankan atau monoton juga akan segera ditinggal pengunjung.
Pemeliharaan situs dapat dilakukan per periode tertentu seperti tiap hari, tiap minggu atau tiap bulan sekali secara rutin atau secara periodik saja tergantung kebutuhan (tidak rutin). Pemeliharaan rutin biasanya dipakai oleh situs-situs berita, penyedia artikel, organisasi atau lembaga pemerintah. Sedangkan pemeliharaan periodik biasanya untuk situs-situs pribadi, penjualan/e-commerce, dan lain sebagainya.







Generasi Pertama
Dengan terjadinya Perang Dunia Kedua, negara-negara yang terlibat dalam perang tersebut berusaha mengembangkan komputer untuk mengeksploit potensi strategis yang dimiliki komputer. Hal ini meningkatkan pendanaan pengembangan komputer serta mempercepat kemajuan teknik komputer. Pada tahun 1941, Konrad Zuse, seorang insinyur Jerman membangun sebuah komputer, Z3, untuk mendesain pesawat terbang dan peluru kendali.
Pihak sekutu juga membuat kemajuan lain dalam pengembangan kekuatan komputer. Tahun 1943, pihak Inggris menyelesaikan komputer pemecah kode rahasia yang dinamakan Colossus untuk memecahkan kode-rahasia yang digunakan Jerman. Dampak pembuatan Colossus tidak terlalu mempengaruhi perkembangan industri komputer dikarenakan dua alasan. Pertama, colossus bukan merupakan komputer serbaguna (general-purpose computer), ia hanya didesain untuk memecahkan kode rahasia. Kedua, keberadaan mesin ini dijaga kerahasiaannya hingga satu dekade setelah perang berakhir.
Usaha yang dilakukan oleh pihak Amerika pada saat itu menghasilkan suatu kemajuan lain. Howard H. Aiken (1900-1973), seorang insinyur Harvard yang bekerja dengan IBM, berhasil memproduksi kalkulator elektronik untuk US Navy. Kalkulator tersebut berukuran panjang setengah lapangan bola kaki dan memiliki rentang kabel sepanjang 500 mil. The Harvd-IBM Automatic Sequence Controlled Calculator, atau Mark I, merupakan komputer relai elektronik. Ia menggunakan sinyal elektromagnetik untuk menggerakkan komponen mekanik. Mesin tersebut beropreasi dengan lambat (ia membutuhkan 3-5 detik untuk setiap perhitungan) dan tidak fleksibel (urutan kalkulasi tidak dapat diubah). Kalkulator tersebut dapat melakukan perhitungan aritmatik dasar dan persamaan yang lebih kompleks.
Perkembangan komputer lain pada masa kini adalah Electronic Numerical Integrator and Computer (ENIAC), yang dibuat oleh kerjasama antara pemerintah Amerika Serikat dan University of Pennsylvania . Terdiri dari 18.000 tabung vakum, 70.000 resistor, dan 5 juta titik solder, komputer tersebut merupakan mesin yang sangat besar yang mengkonsumsi daya sebesar 160kW.
Komputer ini dirancang oleh John Presper Eckert (1919-1995) dn John W. Mauchly (1907-1980), ENIAC merupakan komputer serbaguna (general purpose computer) yang bekerja 1000 kali lebih cepat dibandingkan Mark I.
Pada pertengahan 1940-an, John von Neumann (1903-1957) bergabung dengan tim University of Pennsylvania dalam usha membangun konsep desin komputer yang hingga 40 tahun mendatang masih dipakai dalam teknik komputer. Von Neumann mendesain Electronic Discrete Variable Automatic Computer(EDVAC) pada tahun 1945 dengan sebuh memori untuk menampung baik program ataupun data. Teknik ini memungkinkan komputer untuk berhenti pada suatu saat dan kemudian melanjutkan pekerjaannya kembali. Kunci utama arsitektur von Neumann adalah unit pemrosesan sentral (CPU), yang memungkinkan seluruh fungsi komputer untuk dikoordinasikan melalui satu sumber tunggal. Tahun 1951, UNIVAC I (Universal Automatic Computer I) yang dibuat oleh Remington Rand, menjadi komputer komersial pertama yang memanfaatkan model arsitektur von Neumann tersebut.
Baik Badan Sensus Amerika Serikat dan General Electric memiliki UNIVAC. Salah satu hasil mengesankan yang dicapai oleh UNIVAC dalah keberhasilannya dalam memprediksi kemenangan Dwilight D. Eisenhower dalam pemilihan presiden tahun 1952.
Komputer Generasi pertama dikarakteristik dengan fakta bahwa instruksi operasi dibuat secara spesifik untuk suatu tugas tertentu. Setiap komputer memiliki program kode-biner yang berbeda yang disebut “bahasa mesin” (machine language). Hal ini menyebabkan komputer sulit untuk diprogram dan membatasi kecepatannya. Ciri lain komputer generasi pertama adalah penggunaan tube vakum (yang membuat komputer pada masa tersebut berukuran sangat besar) dn silinder magnetik untuk penyimpanan data.
Generasi Kedua
Pada tahun 1948, penemuan transistor sangat mempengaruhi perkembangan komputer. Transistor menggantikan tube vakum di televisi, radio, dan komputer. Akibatnya, ukuran mesin-mesin elektrik berkurang drastis.
Transistor mulai digunakan di dalam komputer mulai pada tahun 1956. Penemuan lain yang berupa pengembangan memori inti-magnetik membantu pengembangan komputer generasi kedua yang lebih kecil, lebih cepat, lebih dapat diandalkan, dan lebih hemat energi dibanding para pendahulunya. Mesin pertama yang memanfaatkan teknologi baru ini adalah superkomputer. IBM membuat superkomputer bernama Stretch, dan Sprery-Rand membuat komputer bernama LARC. Komputerkomputer ini, yang dikembangkan untuk laboratorium energi atom, dapat menangani sejumlah besar data, sebuah kemampuan yang sangat dibutuhkan oleh peneliti atom. Mesin tersebut sangat mahal dan cenderung terlalu kompleks untuk kebutuhan komputasi bisnis, sehingga membatasi kepopulerannya. Hanya ada dua LARC yang pernah dipasang dan digunakan: satu di Lawrence Radiation Labs di Livermore, California, dan yang lainnya di US Navy Research and Development Center di Washington D.C. Komputer generasi kedua menggantikan bahasa mesin dengan bahasa assembly. Bahasa assembly adalah bahasa yang menggunakan singkatan-singakatan untuk menggantikan kode biner.
Pada awal 1960-an, mulai bermunculan komputer generasi kedua yang sukses di bidang bisnis, di universitas, dan di pemerintahan. Komputer-komputer generasi kedua ini merupakan komputer yang sepenuhnya menggunakan transistor. Mereka juga memiliki komponen-komponen yang dapat diasosiasikan dengan komputer pada saat ini: printer, penyimpanan dalam disket, memory, sistem operasi, dan program.
Salah satu contoh penting komputer pada masa ini adalah IBM 1401 yang diterima secara luas di kalangan industri. Pada tahun 1965, hampir seluruh bisnis-bisnis besar menggunakan komputer generasi kedua untuk memproses informasi keuangan.
Program yang tersimpan di dalam komputer dan bahasa pemrograman yang ada di dalamnya memberikan fleksibilitas kepada komputer. Fleksibilitas ini meningkatkan kinerja dengan harga yang pantas bagi penggunaan bisnis. Dengan konsep ini, komputer dapat mencetak faktur pembelian konsumen dan kemudian menjalankan desain produk atau menghitung daftar gaji. Beberapa bahasa pemrograman mulai bermunculan pada saat itu. Bahasa pemrograman Common Business-Oriented Language (COBOL) dan Formula Translator (FORTRAN) mulai umum digunakan. Bahasa pemrograman ini menggantikan kode mesin yang rumit dengan kata-kata, kalimat, dan formula matematika yang lebih mudah dipahami oleh manusia. Hal ini memudahkan seseorang untuk memprogram dan mengatur komputer. Berbagai macam karir baru bermunculan (programmer, analyst, dan ahli sistem komputer). Industri piranti lunak juga mulai bermunculan dan berkembang pada masa komputer generasi kedua ini.
Generasi Ketiga
Walaupun transistor dalam banyak hal mengungguli tube vakum, namun transistor menghasilkan panas yang cukup besar, yang dapat berpotensi merusak bagian-bagian internal komputer. Batu kuarsa (quartz rock) menghilangkan masalah ini. Jack Kilby, seorang insinyur di Texas Instrument, mengembangkan sirkuit terintegrasi (IC : integrated circuit) di tahun 1958. IC mengkombinasikan tiga komponen elektronik dalam sebuah piringan silikon kecil yang terbuat dari pasir kuarsa. Pada ilmuwan kemudian berhasil memasukkan lebih banyak komponen-komponen ke dalam suatu chip tunggal yang disebut semikonduktor. Hasilnya, komputer menjadi semakin kecil karena komponenkomponen dapat dipadatkan dalam chip. Kemajuan komputer generasi ketiga lainnya adalah penggunaan sistem operasi (operating system) yang memungkinkan mesin untuk menjalankan berbagai program yang berbeda secara serentak dengan sebuah program utama yang memonitor dan mengkoordinasi memori komputer.
Generasi Keempat
Setelah IC, tujuan pengembangan menjadi lebih jelas: mengecilkan ukuran sirkuit dan komponenkomponen elektrik. Large Scale Integration (LSI) dapat memuat ratusan komponen dalam sebuah chip. Pada tahun 1980-an, Very Large Scale Integration (VLSI) memuat ribuan komponen dalam sebuah chip tunggal.
Ultra-Large Scale Integration (ULSI) meningkatkan jumlah tersebut menjadi jutaan. Kemampuan untuk memasang sedemikian banyak komponen dalam suatu keping yang berukurang setengah keping uang logam mendorong turunnya harga dan ukuran komputer. Hal tersebut juga meningkatkan daya kerja, efisiensi dan keterandalan komputer. Chip Intel 4004 yang dibuat pada tahun 1971 membawa kemajuan pada IC dengan meletakkan seluruh komponen dari sebuah komputer (central processing unit, memori, dan kendali input/output) dalam sebuah chip yang sangat kecil. Sebelumnya, IC dibuat untuk mengerjakan suatu tugas tertentu yang spesifik. Sekarang, sebuah mikroprosesor dapat diproduksi dan kemudian diprogram untuk memenuhi seluruh kebutuhan yang diinginkan. Tidak lama kemudian, setiap perangkat rumah tangga seperti microwave oven, televisi, dn mobil dengan electronic fuel injection dilengkapi dengan mikroprosesor.
Perkembangan yang demikian memungkinkan orang-orang biasa untuk menggunakan komputer biasa. Komputer tidak lagi menjadi dominasi perusahaan-perusahaan besar atau lembaga pemerintah. Pada pertengahan tahun 1970-an, perakit komputer menawarkan produk komputer mereka ke masyarakat umum. Komputer-komputer ini, yang disebut minikomputer, dijual dengan paket piranti lunak yang mudah digunakan oleh kalangan awam. Piranti lunak yang paling populer pada saat itu adalah program word processing dan spreadsheet. Pada awal 1980-an, video game seperti Atari 2600 menarik perhatian konsumen pada komputer rumahan yang lebih canggih dan dapat diprogram.
Pada tahun 1981, IBM memperkenalkan penggunaan Personal Computer (PC) untuk penggunaan di rumah, kantor, dan sekolah. Jumlah PC yang digunakan melonjak dari 2 juta unit di tahun 1981 menjadi 5,5 juta unit di tahun 1982. Sepuluh tahun kemudian, 65 juta PC digunakan. Komputer melanjutkan evolusinya menuju ukuran yang lebih kecil, dari komputer yang berada di atas meja (desktop computer) menjadi komputer yang dapat dimasukkan ke dalam tas (laptop), atau bahkan komputer yang dapat digenggam (palmtop).
IBM PC bersaing dengan Apple Macintosh dalam memperebutkan pasar komputer. Apple Macintosh menjadi terkenal karena mempopulerkan sistem grafis pada komputernya, sementara saingannya masih menggunakan komputer yang berbasis teks. Macintosh juga mempopulerkan penggunaan piranti mouse.
Pada masa sekarang, kita mengenal perjalanan IBM compatible dengan pemakaian CPU: IBM PC/486, Pentium, Pentium II, Pentium III, Pentium IV (Serial dari CPU buatan Intel). Juga kita kenal AMD k6, Athlon, dsb. Ini semua masuk dalam golongan komputer generasi keempat.
Seiring dengan menjamurnya penggunaan komputer di tempat kerja, cara-cara baru untuk menggali potensial terus dikembangkan. Seiring dengan bertambah kuatnya suatu komputer kecil, komputerkomputer tersebut dapat dihubungkan secara bersamaan dalam suatu jaringan untuk saling berbagi memori, piranti lunak, informasi, dan juga untuk dapat saling berkomunikasi satu dengan yang lainnya. Komputer jaringan memungkinkan komputer tunggal untuk membentuk kerjasama elektronik untuk menyelesaikan suatu proses tugas. Dengan menggunakan perkabelan langsung (disebut juga local area network, LAN), atau kabel telepon, jaringan ini dapat berkembang menjadi sangat besar.
Generasi Kelima
Mendefinisikan komputer generasi kelima menjadi cukup sulit karena tahap ini masih sangat muda. Contoh imajinatif komputer generasi kelima adalah komputer fiksi HAL9000 dari novel karya Arthur C. Clarke berjudul 2001:Space Odyssey. HAL menampilkan seluruh fungsi yang diinginkan dari sebuah komputer generasi kelima. Dengan kecerdasan buatan (artificial intelligence), HAL dapat cukup memiliki nalar

Sejarah Internet - Pengertian Internet - Internet dan sejarahnya tidak terlepas dari terbentuknya sebuah jaringan komputer yang dilakukan oleh Departemen Pertahanan Amerika Serikat pada tahun 1969, melalui proyek ARPA yang disebut ARPANET (Advanced Research Project Agency Network), yaitu dengan mendomonstrasikan perpaduan antara Hardware dan Software dengan komputer berbasis UNIX, Komunikasi jarak jauh dapat dilakukan tanpa ada batasan yang tidak terhingga melalui saluran telepon.

ARPANET kemudian merancang sebuah jaringan dengan kehandalan teknologi informasi yang dapat memindahkan data dalam jumlah besar dan dalam waktu yang singkat, dan ditetapkan sebagai sebuah standar pembangunan protokol baru yang saat ini dikenal TCP/IP (Transmission Control Protocol/Internet Protocol) dan disinilah awal dari segala sejarah internet yang dikenal luas sampai saat ini.

Tujuan awal dibangunnya proyek itu adalah untuk keperluan militer. Pada saat itu Departemen Pertahanan Amerika Serikat (US Department of Defense) membuat sistem jaringan komputer yang tersebar dengan menghubungkan komputer di daerah-daerah vital untuk mengatasi masalah bila terjadi serangan nuklir dan untuk menghindari terjadinya informasi terpusat, yang apabila terjadi perang dapat mudah dihancurkan.

Pada mulanya ARPANET hanya menghubungkan 4 situs saja yaitu Stanford Research Institute, University of California, Santa Barbara, University of Utah, di mana mereka membentuk satu jaringan terpadu di tahun 1969, dan secara umum ARPANET diperkenalkan pada bulan Oktober 1972. Tidak lama kemudian proyek ini berkembang pesat di seluruh daerah, dan semua universitas di negara tersebut ingin bergabung, sehingga membuat ARPANET kesulitan untuk mengaturnya.

Oleh sebab itu ARPANET dipecah manjadi dua, yaitu "MILNET" untuk keperluan militer dan "ARPANET" baru yang lebih kecil untuk keperluan non-militer seperti, universitas-universitas. Gabungan kedua jaringan akhirnya dikenal dengan nama DARPA Internet, yang kemudian disederhanakan menjadi Internet.

Read more »
